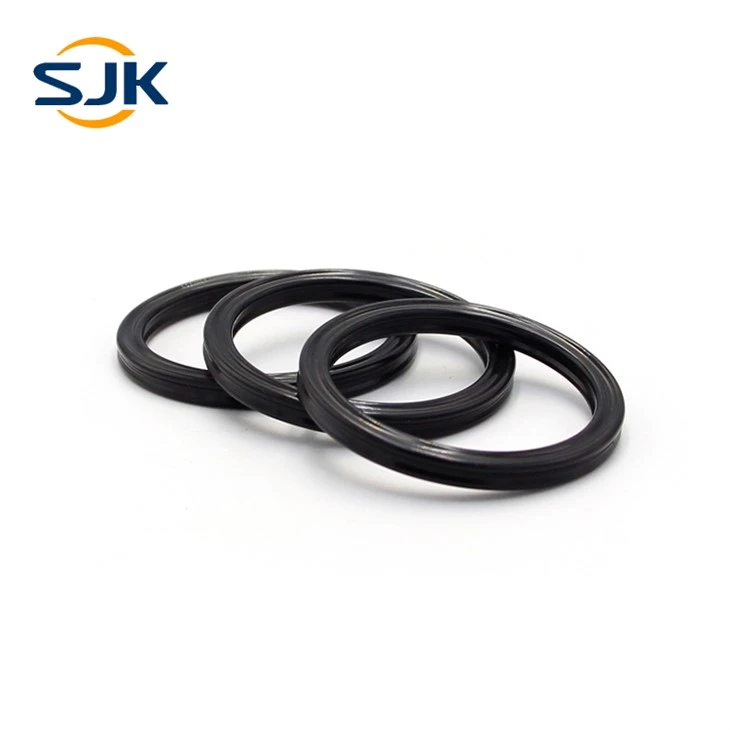

バイトン クワッド リング

サイズ: 標準、顧客用

色: 黒、赤、青、必要に応じて

Viton クワッド リングは、O リングを完全に置き換えることができます。 非円形部分は、往復運動での転がりを避けることができます。 Oリングの性能をベースに改良されており、規格サイズは米国AS568規格のOリングと全く同じです。

動作原理

クワッド シール リングは、弾性シール能力を備えた複動シールです。 初期設置時の事前圧縮により、半径方向または軸方向の接触応力とシステム圧力が発生し、シール機能が実現します。

重畳シール力は、システム圧力の増加とともに増加します。 圧力下では、X 型のシール リングは表面張力の高い流体のようになります。 すべての面に均等に圧力を伝えることができます

作業パラメータ

動的シール:

往復運動：以下5Mpa 止め輪なし：以下30MPa 止め輪を使用してください。

回転運動: ギヤ リングはのために使用されます以下5MPa。

静的シール:

以下5MPa リテーナリングなし：以下40MPaリテーナーリング付。
